| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | GS220806003 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $35.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, D/P, Western Union, T/T |
| Yetenek temini: | 300 Adet/ay |
| Malzeme: | 20CrMnTi | Marka: | OEM |
|---|---|---|---|
| Uzunluk: | 337 mm | Profil Tipi: | Helisel Dişli |
| Sertlik: | 58-62 HRC | Sertlik katmanı: | 0,5-0,8 mm |
| Vurgulamak: | 2.5 Modül Şanzıman Dişli Mili,17 T Helisel Kamalı Şaft,Şanzıman Dişli Mili 17 T |
||

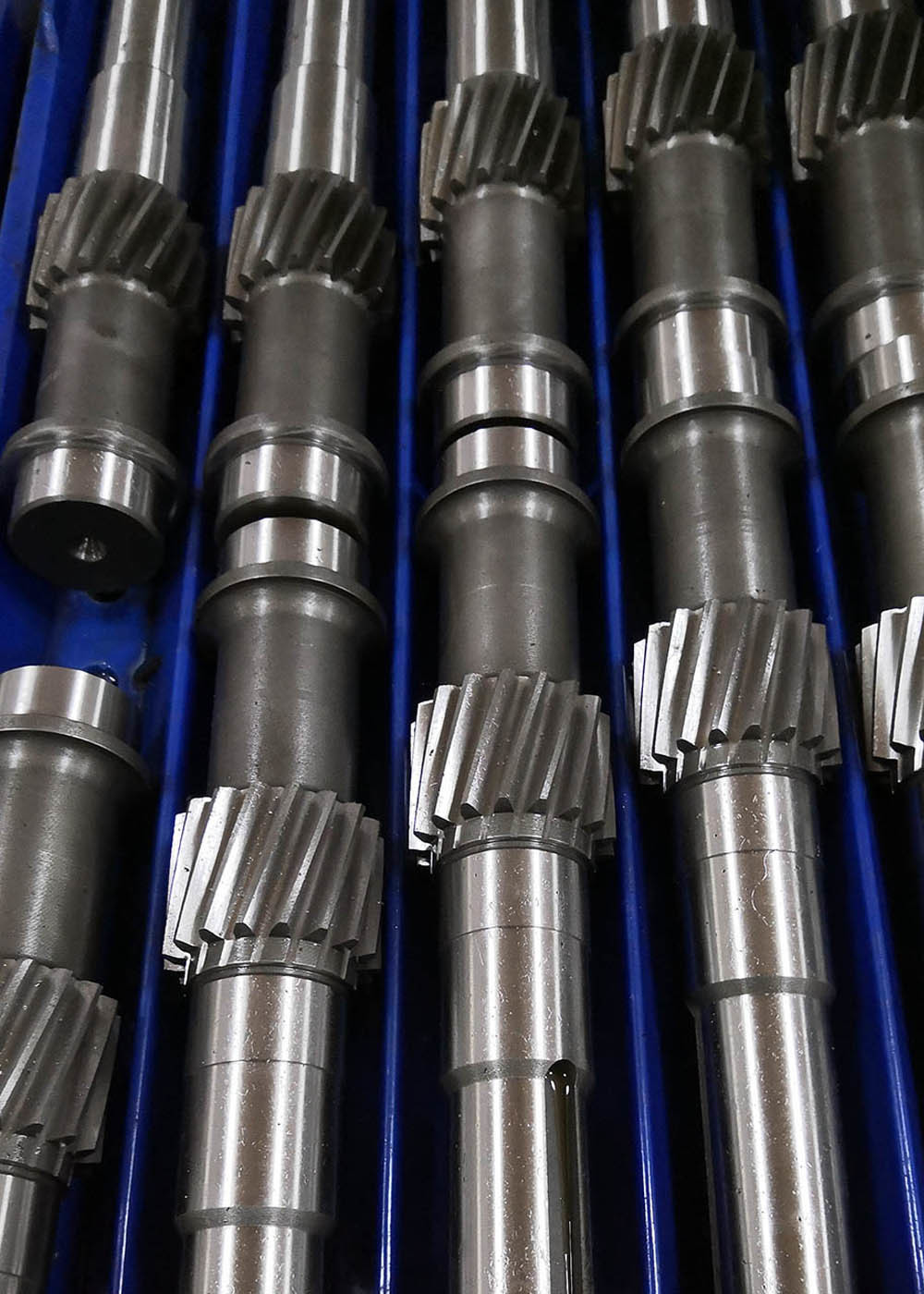

2.5 Modül 17 T Helisel Dişli Şaftı Şaft Monteli Hız Redüktörleri İçin
1) Helisel Dişli Şaftının Uygulaması
Helisel dişli şaftları, şanzımanlar ve hız düşürücüler için yaygın olarak kullanılır.
Dişli şaftı, güç iletim sistemini sürmek için şaft kaplinleri veya yataklarla birleştirilebilir.
2) Helisel Dişli Şaftının İmalat İşlemi
a) Çelik Malzeme Dövme
b) Malzemenin Sertleştirilmesi ve Temperlenmesi
c) Kaba Tornalama
d) İnce Tornalama
e) Dişli Açma
f) Isıl İşlem (Karbonlama)
g) Dişli Taşlama
h) Yüzey Taşlama
i) Denetim
j) Paketleme
| Ürünler | Helisel Dişli Şaftı |
| Özel Yapım | √ |
| Dişli Profili Tipi | Silindirik Dişli |
| DişliDişİmalat | Dişli Frezeleme/Dişli Açma/Dişli Şekillendirme |
| Dişli Diş Taşlama | √ |
| Modül (M) | 3 |
| Diş Sayısı (Z) | 17 |
| Basınç Açısı (α) | 20° |
| Helezon Açısı | 15° |
| Hassasiyet Sınıfı | ISO 6-7 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62HRC |
| ÇELİK KODU SINIF KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
