| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | GS220805003 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $850.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, D/P, Western Union, T/T |
| Yetenek temini: | 300 Adet/ay |
| Malzeme: | 17CrNiMo6 | Saha: | 37.699 |
|---|---|---|---|
| sarmal açı: | 23° | Kalite Derecesi: | ISO 6 Sınıfı |
| Diş Genişliği: | 120MM | Basınç açısı: | 20° |
| Vurgulamak: | Ana Tahrik Şanzıman Dişli Mili,17CrNiMo6 Çelik Ana Tahrik Mili,12 Modül Şanzıman Dişli Mili |
||

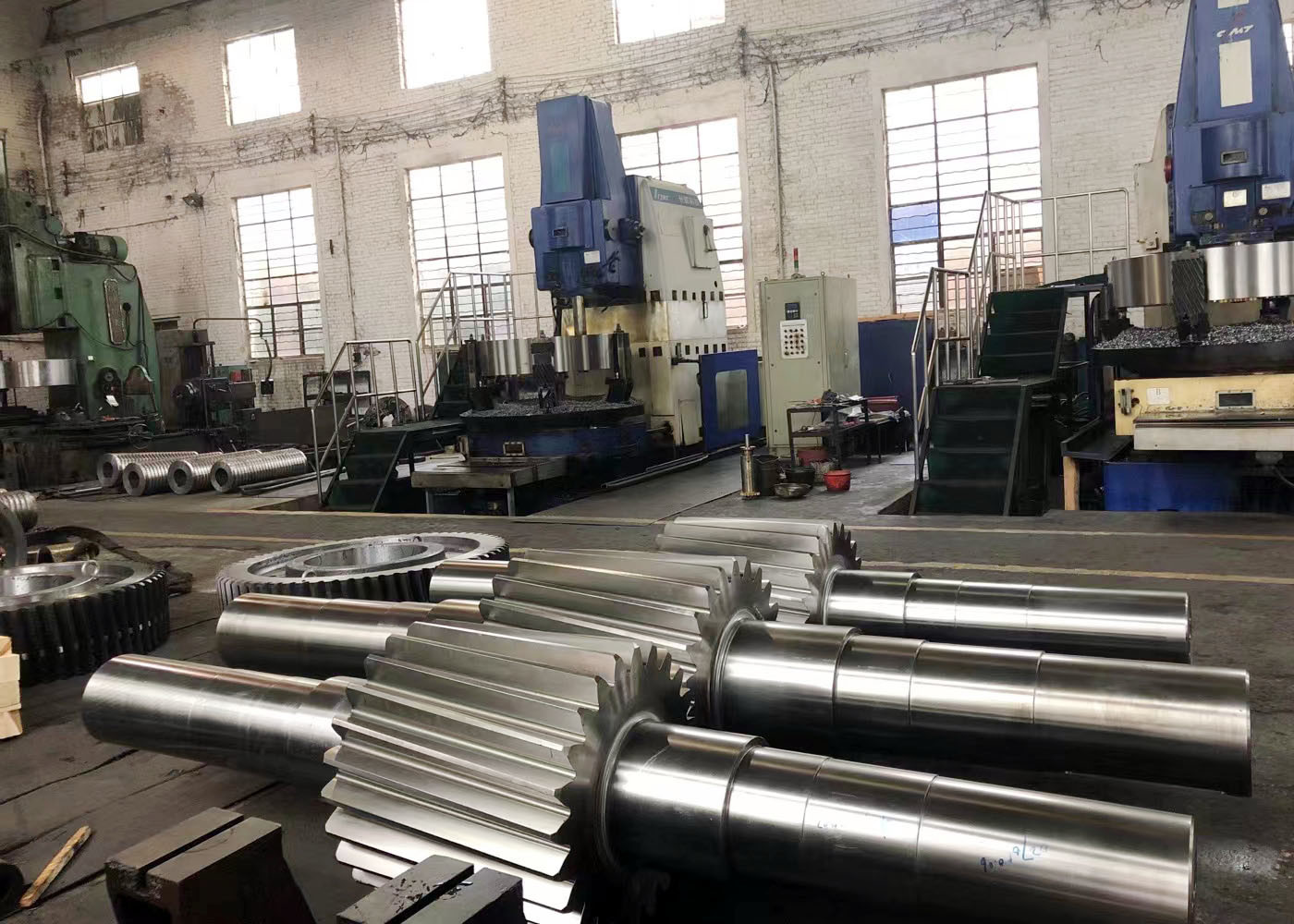

17CrNiMo6 Çelik Ana Sürücü Helical Gear Shaft
1) Helical Gear Shaft'ın Özellikleri
Aksyal yönde itiş kuvvetleri üreten takımlarla çalışmak.
2) Helical gear'ın temel teknik verileri
a) Modül (m): Modül, bir aletin ne kadar büyük veya küçük olduğunu gösteren birimdir.
b) Diş sayısı ((z): Diş dişi sayısı
c) Referans çapı: Referans çapı ((d) = m×z
| Ürün | Sol El Helikal Düğüm Çubuğu |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| DonanımDişlerÜretim | Delekleri öğütmek |
| Dişleri öğütmek | √ |
| Modül (M) | 12 |
| Diş Sayısı (Z) | 23 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 30° |
| Doğruluk Derecesi | ISO 6 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
