| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | GS220805002 |
| Min sipariş miktarı: | 5 parça |
| Fiyat: | $850.0/Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 60 gün |
| Ödeme koşulları: | L/C, D/P, Western Union, T/T |
| Yetenek temini: | 300 Adet/ay |
| Malzeme: | 17CrNiMo6 | Modül: | 16 |
|---|---|---|---|
| Saha: | 50.265mm | Kabartma: | RA0.8 ~ RA 1.6 |
| Yönlendirme: | Sol El | Diş Genişliği: | 110mm |
| Vurgulamak: | Dişli Taşlama Helisel Pinyon Mili,17CrNiMo6 Çelik Şanzıman Çıkış Mili,17CrNiMo6 Çelik Helisel Pinyon Mili |
||

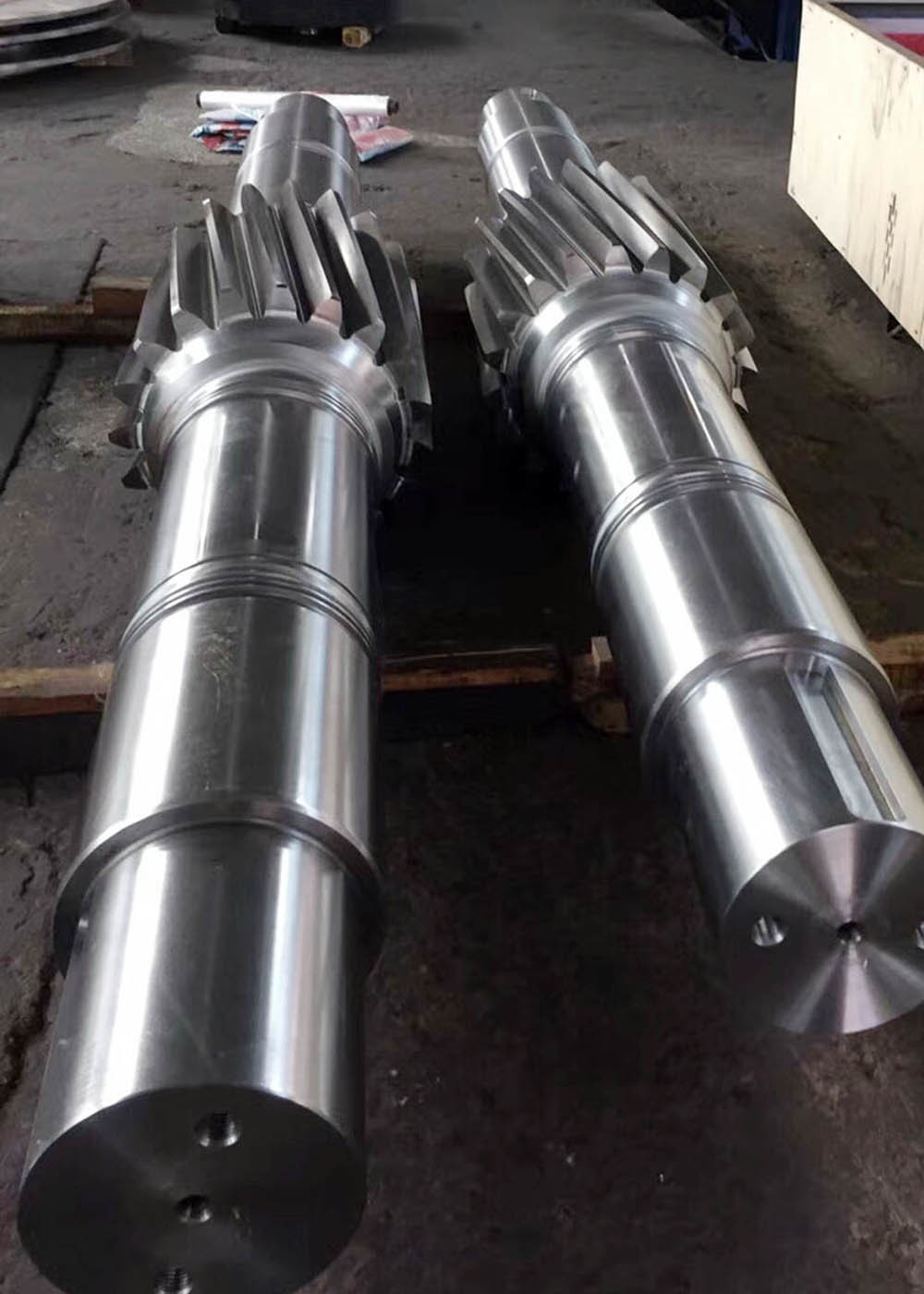

Delekçeleri öğütme iletim dişli şafti- 17CrNiMo6 Çelik spiral dişli şafti
1) Helical Gear'ın Tanımı
Helical Gear, spiral dişli silindir şeklindeki bir dişli.
2) Helical Gear'ın yönü
Sağ el ve sol el
3) Helikal Donanımların Özellikleri
Helikal dişliler, tırnak dişlilerden daha fazla yük taşıyabilir.
Heliksel şekilden kaynaklanan eksenel itme kuvveti.
| Ürün | Sol El Helikal Düğüm Çubuğu |
| Özel yapımı | √ |
| Delek Profili Tipi | Silindrik Donanım |
| DonanımDişlerÜretim | Delekleri öğütmek |
| Dişleri öğütmek | √ |
| Modül (M) | 16 |
| Diş Sayısı (Z) | 17 |
| Basınç açısı (α) | 20° |
| Kurşun açısı | 25° |
| Doğruluk Derecesi | ISO 6-7 Derecesi |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
