| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB2207003 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $70/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 500 Takım/ay |
| Uzunluk: | 503mm | Şaft Açısı: | 90° |
|---|---|---|---|
| Modül: | 6.5 | Dış çapı: | 119.07 |
| Yönlendirme: | Sağ el | Sertlik: | 58-62 HRC |
| Vurgulamak: | Sağ Spiral Konik Dişli Mili,spiral dişli mili 6.5 Modül,6.5 Modül Spiral Konik Dişli Mili |
||

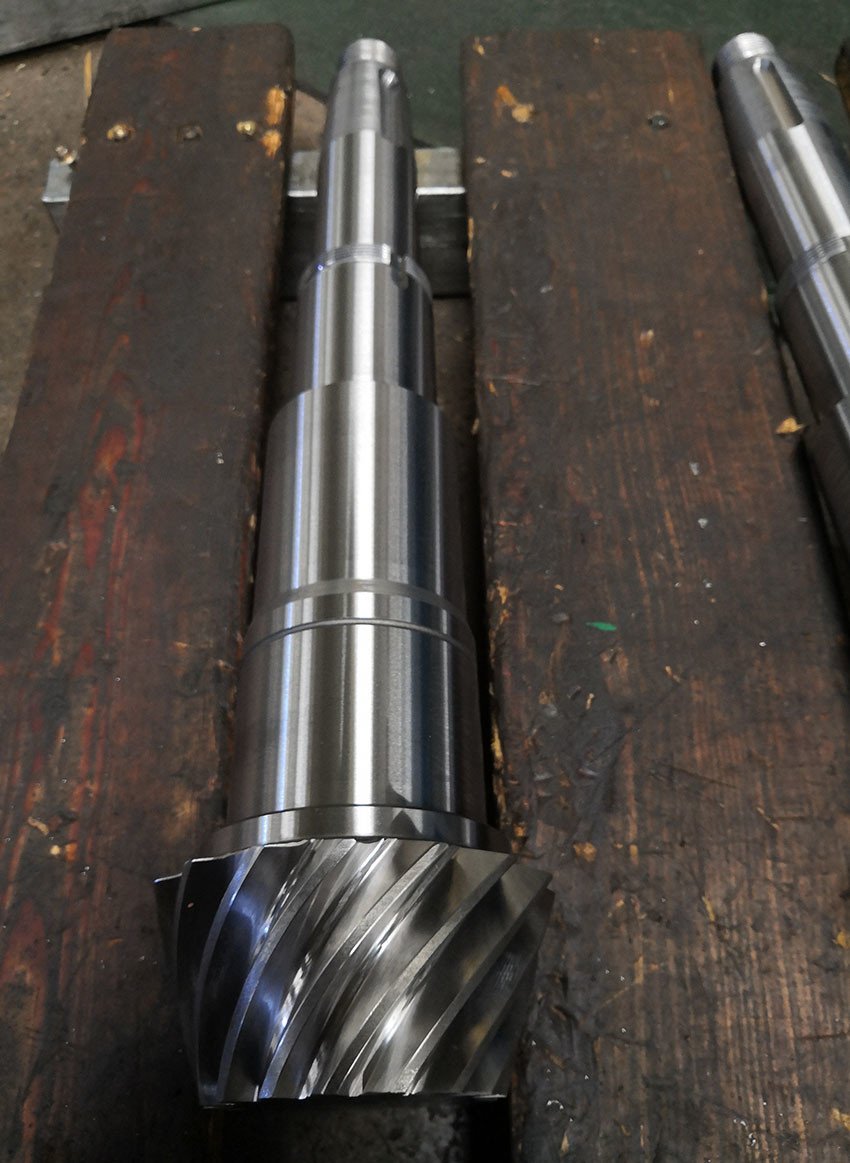

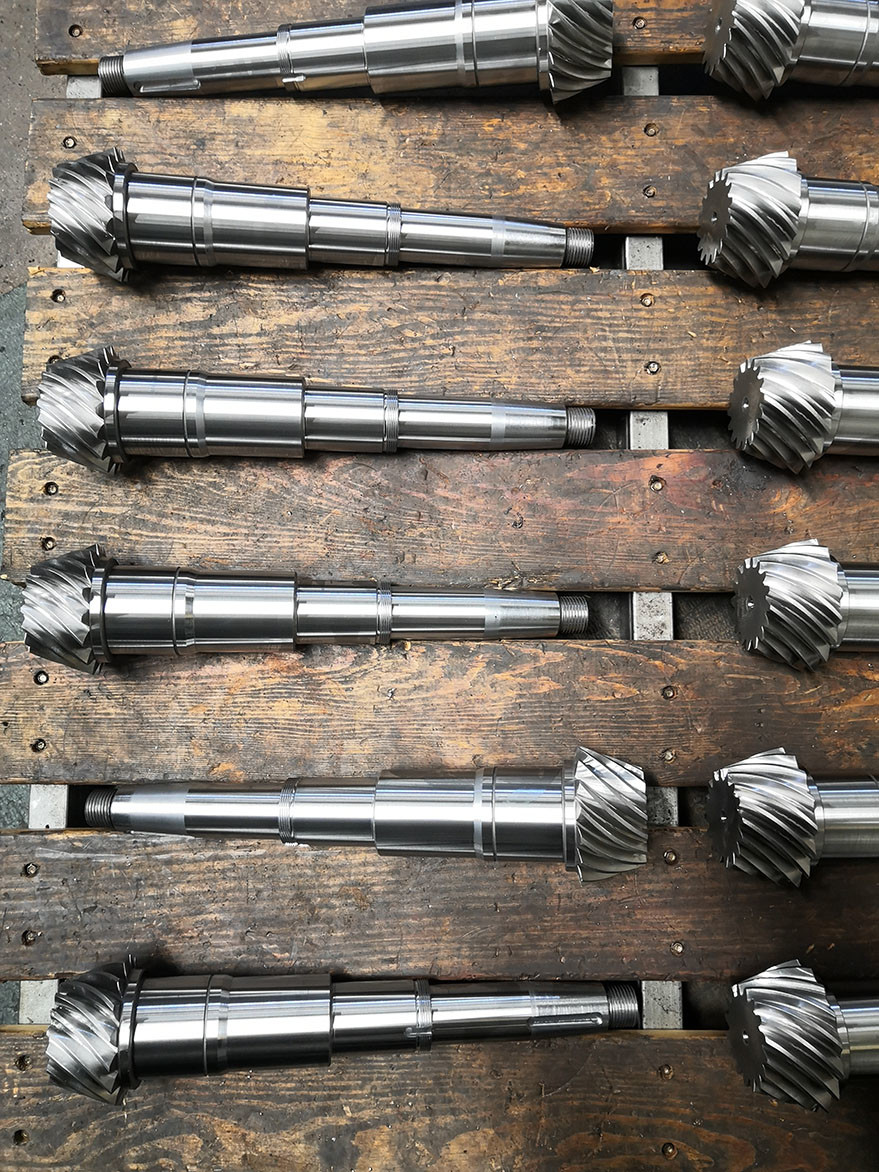

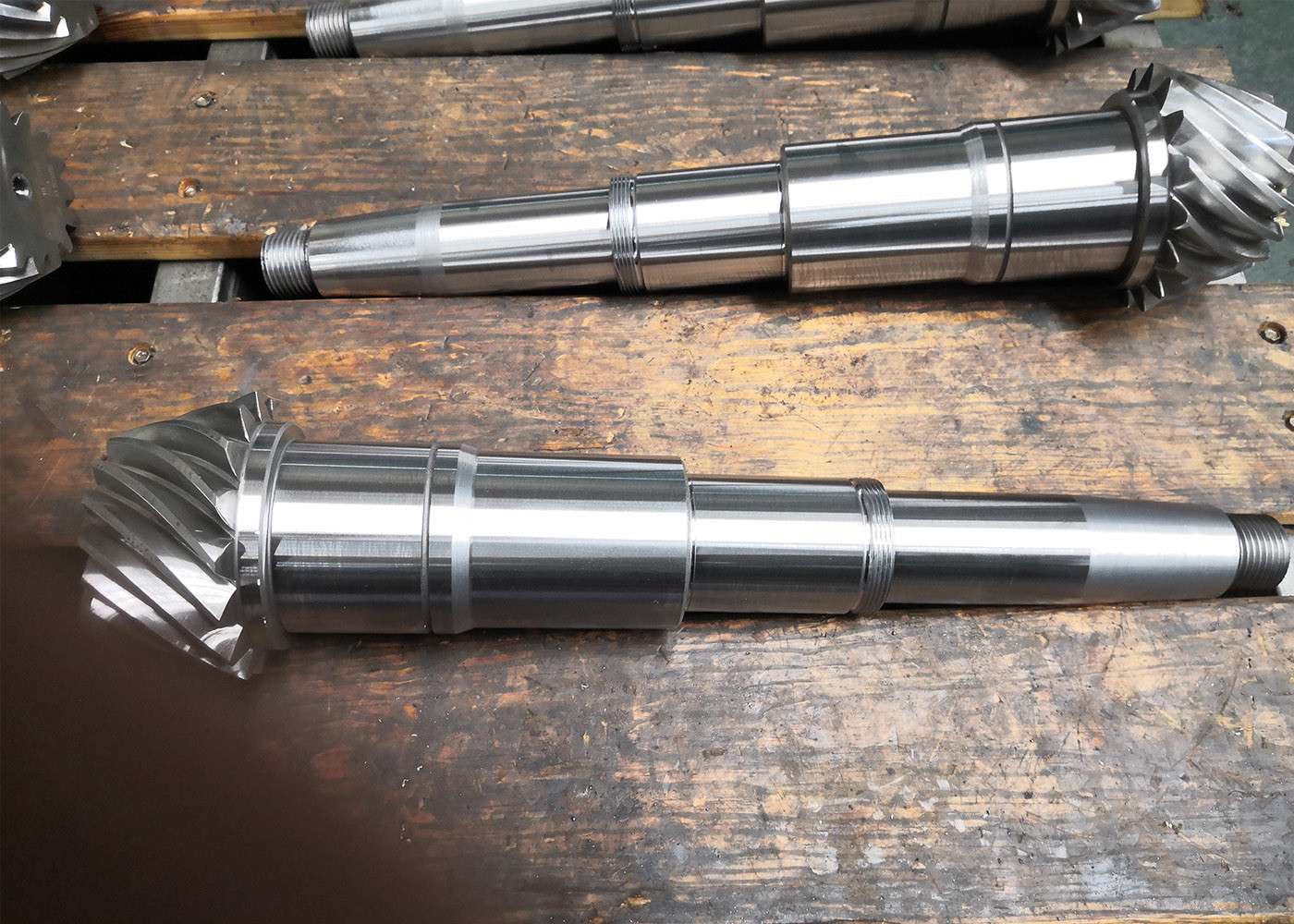

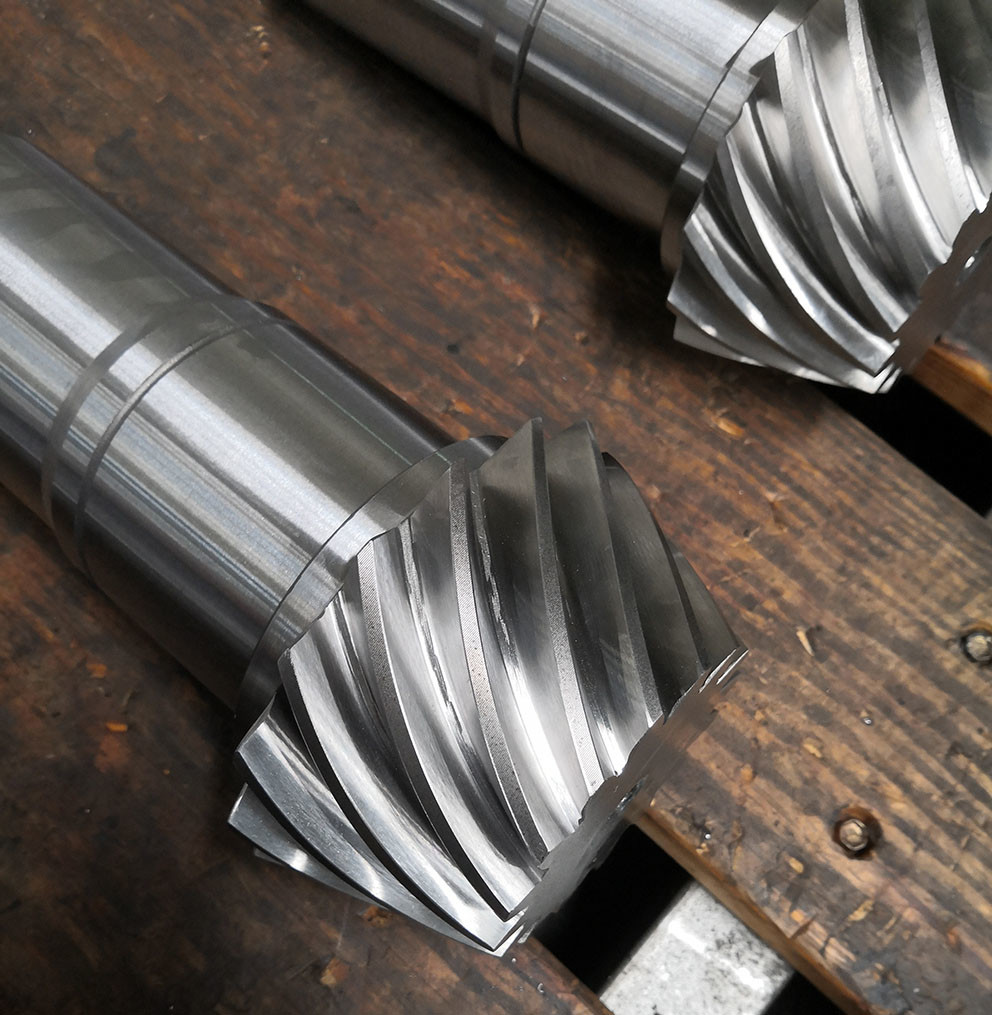

1) Helisel konik dişli Milinin Tanımı
Bu helisel konik dişli, toplam uzunluğu 503 mm olan 6.5M 16T'dir.
Milin pürüzlülüğü Ra 0.8'dir.
Uç çapı Φ119.07
2) Helisel Konik Dişli İmalatı
Malzeme Sertleştirme ve temperleme 260-280 HB
Karbonlama ısıl işlemi 58-62 HRC
Sertleştirilmiş katman derinliği 1.4-1.8mm
Çekirdek Sertliği 35-42 HRC

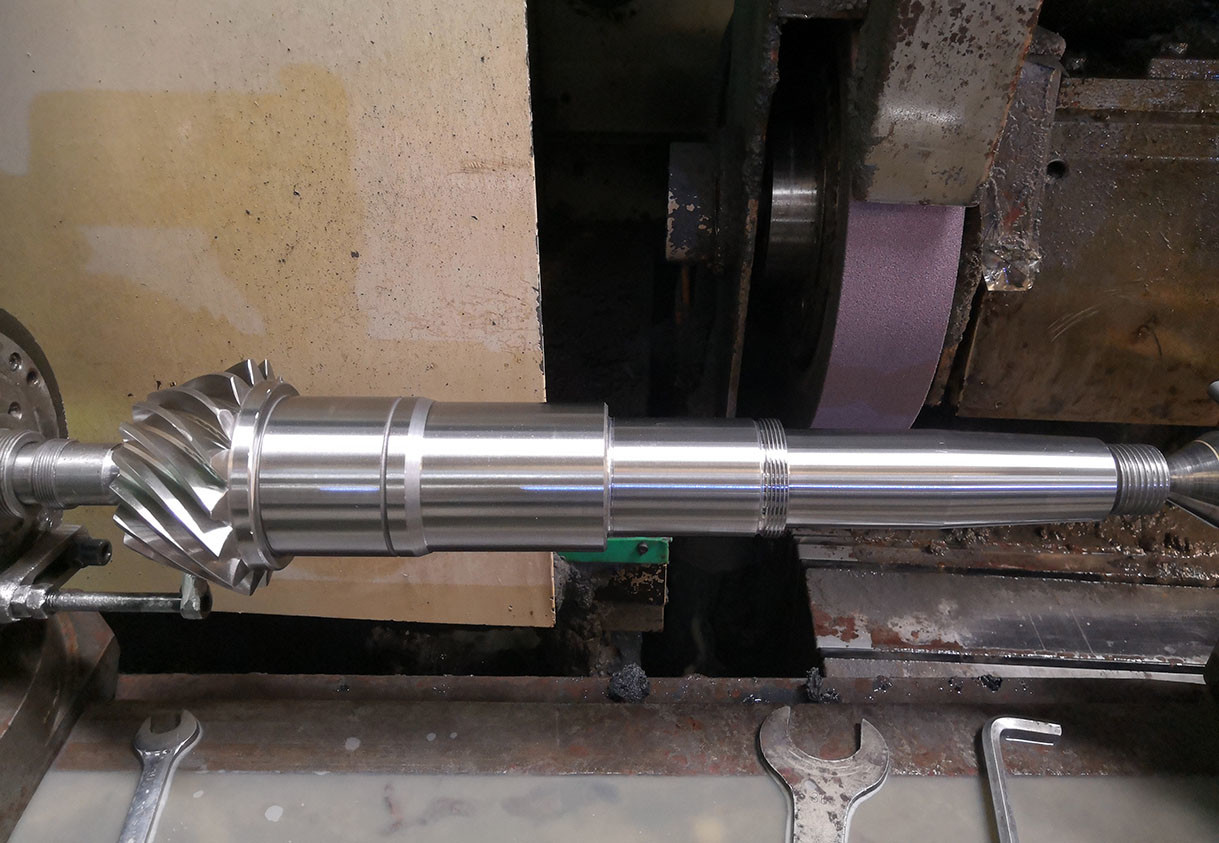

Dişli Frezeleme ve dişli taşlama
| Ürünler | Helisel Konik Dişli Mili |
| Özel Yapım | √ |
| Malzeme | 20CrMnTi |
| Dişli Diş İmalatı | Dişli Frezeleme/Dişli Taşlama |
| Dişli Diş Taşlama | √ |
| Modül (M) | 6.5 |
| Diş Sayısı (Z) | 16 |
| Basınç Açısı (α) | 20° |
| Helezon Açısı | 35° |
| Hassasiyet Sınıfı | ISO 6 Sınıfı/ AGMA 11 Sınıfı |
| Isıl İşlem | Karbonlama |
| Yüzey Sertliği | 58-62HRC |
| ÇELİK KODU SINIF KARŞILAŞTIRMASI | |||||
| ÇİN/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim Ekipmanları
Üretim Süreci
Dövme İşleme Kesme
Isıl İşlem Taşlama Kontrol
