| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIZGEAR |
| Model numarası: | SB2207003 |
| Min sipariş miktarı: | 2 takım |
| Fiyat: | $300/ Piece |
| Ambalaj bilgileri: | Kontrplak Sandık |
| Teslim süresi: | 62 Gün |
| Ödeme koşulları: | T/T,L/C |
| Yetenek temini: | 500 Takım/ay |
| DP: | 1.8 | Diş numarası: | 36 & 48T |
|---|---|---|---|
| Sarmal açı: | 35 ° | Malzeme: | SAE 4320 |
| Isıl işlem: | Karbürleme | Kalite sınıfı: | ISO 6 sınıf Agma 11 sınıfı |
| Vurgulamak: | DP1.8 Gleason Spiral Konik Dişliler,Dişli Kutusu için Helisel Konik Dişli,DP1.8 Helis Konik Dişli |
||

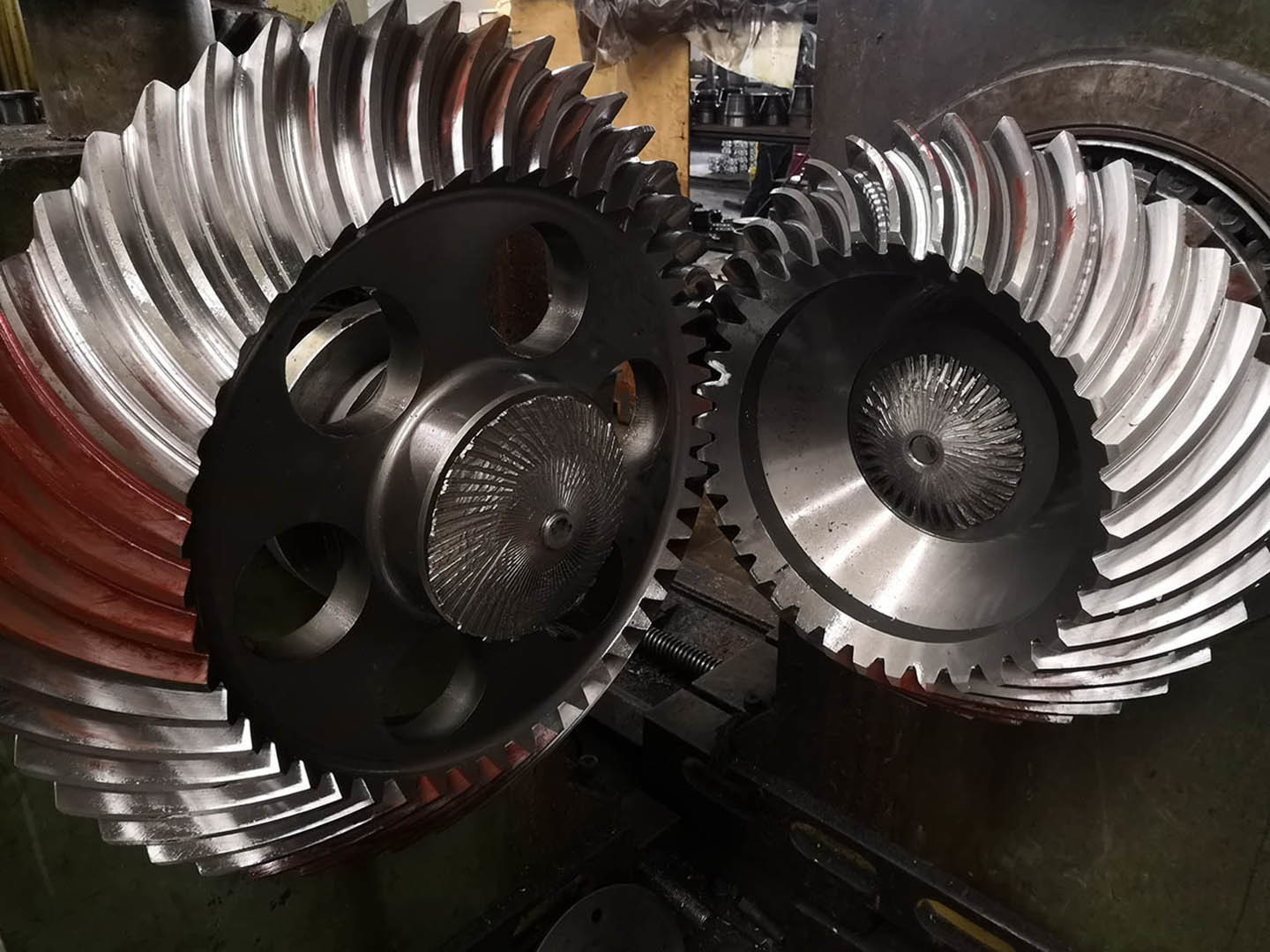

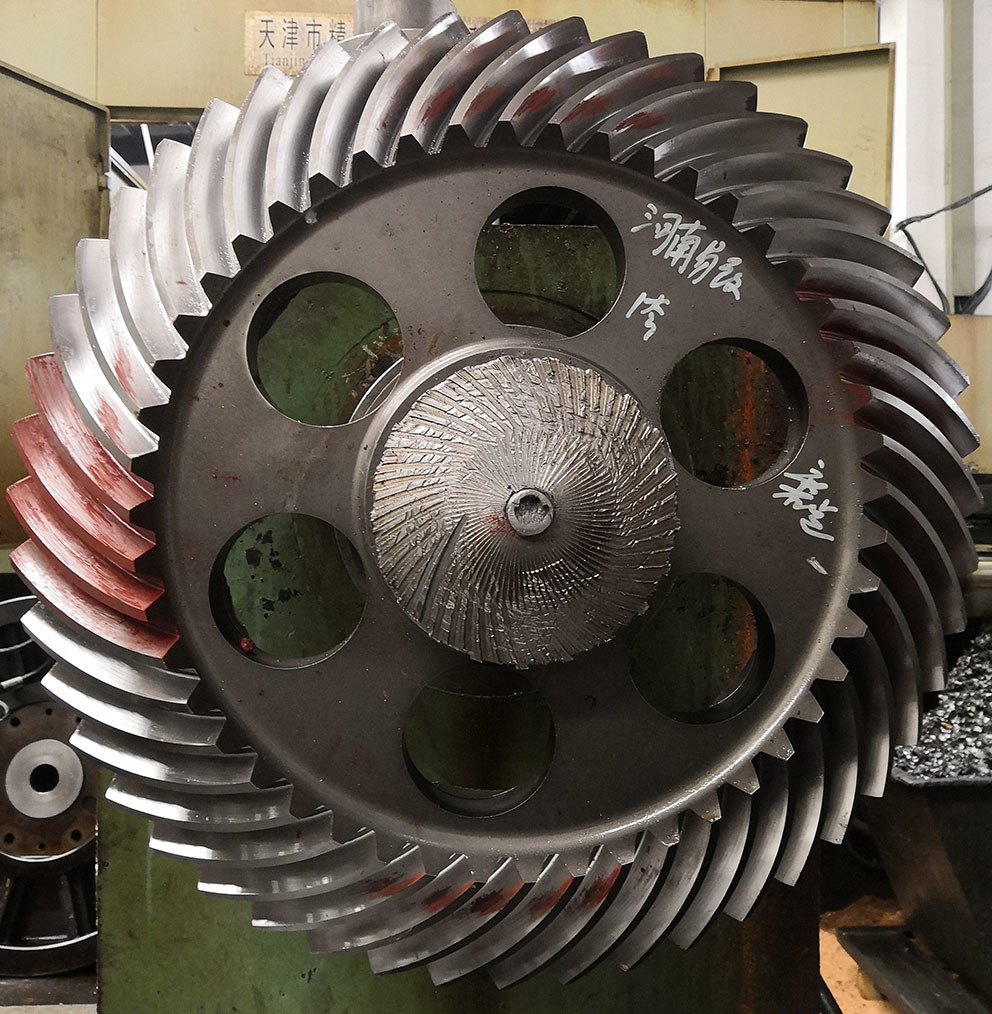

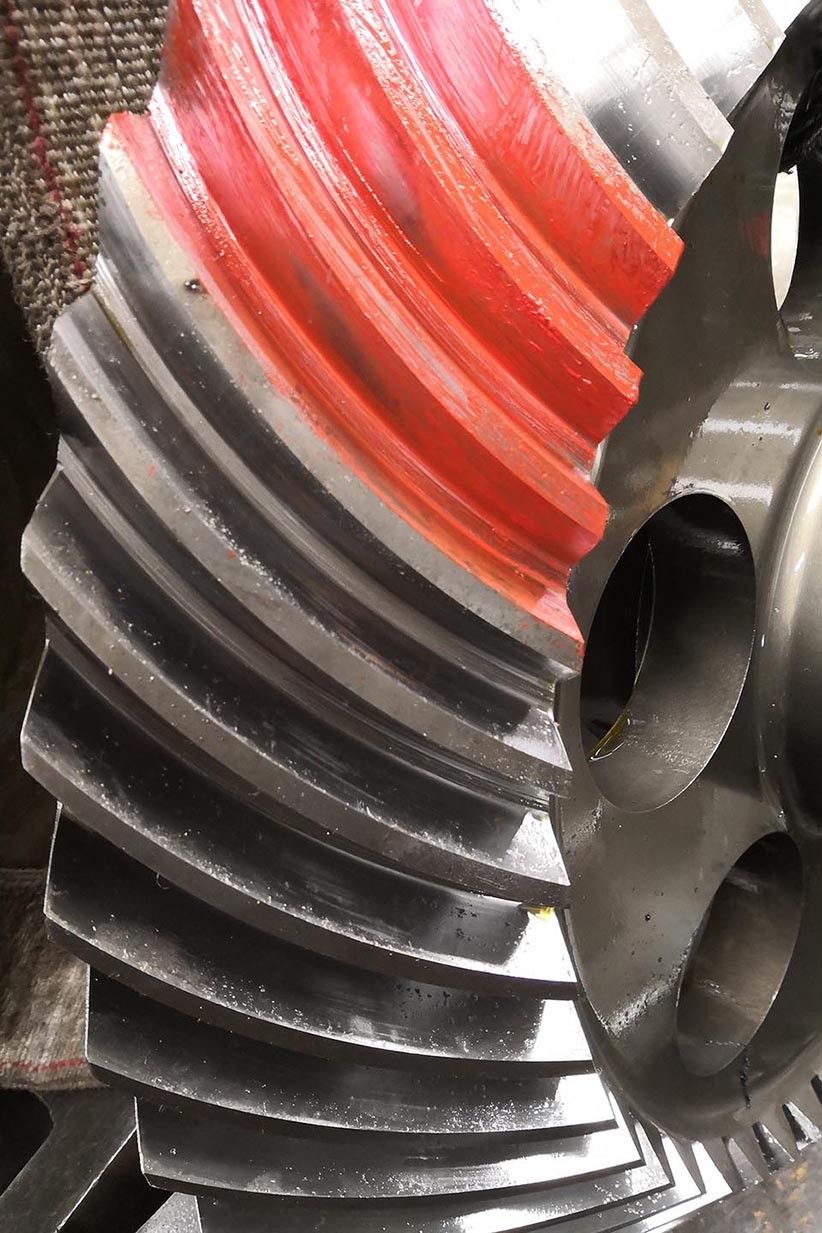

DP1.8 Gleason Tipi Spiral Bevel Delekleri Delek Kutusu-Helical Bevel Delekleri için Seti
1) Spiral Bevel Gear'ın Tanımı
Spiral eğri dişli, eğimli kavisli dişlerin spiral açısı olan bir eğri dişli.
2) Spiral Bevel Gear'ın Özellikleri
a) Sprial konviktörün üretimi, düz konviktörle karşılaştırıldığında karmaşık.
b) Spiral konvikal dişli daha yüksek dayanıklılık ve daha az gürültü sağlar
c) Daha yüksek bir azaltma oranına sahip dişliler
| Ürün | Spiral Bevel Gears |
| Özel yapımı | √ |
| Profil Türü | SAE 4320/ 20CrNi2MoA |
| Üretim | Delekleri freze/frezeleme |
| Dişleri öğütmek | √ |
| DP | 1.8 |
| Diş Sayısı (Z) | 36 ve 48T |
| Basınç açısı (α) | 20° |
| Heliks açısı (β) | 35° |
| Dişlerin doğruluk derecesi | ISO 6 Sınıf/ AGMA 11 Sınıf |
| Isı Tedavisi | Karburasyon |
| Yüzey Sertliği | 58-62 HRC |
| Çelik Kodlu Sınıfların Karşılaştırılması | |||||
| ÇIN/GB | ISO | GÖST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Üretim ekipmanları
Üretim süreci
Kırma İşlemleri Kesme
Sıcaklık muamelesi öğütme denetimi
